1、產品簡介

本傳感器是選用JDZ-S絕對編碼器，配用掛輪、不銹鋼繩、重錘 、防浪錘、防滑、防脫輪和浮子等構成。此傳感器安裝在測井口上方，連接浮子和重錘的測繩掛在掛輪上。當水位變化時，浮子亦隨之上升或下降，測繩便帶動掛輪作旋轉運動，傳感器輸出與水位相應的編碼數字量。適用于水庫、水電站、水文站、水廠、江河、湖泊等水位測量。

傳感器以絕對編碼的方式輸出并行格雷碼信號供PLC或智能儀表采集，配接智能變送裝置可輸出4-20mA或RS485信號，該傳感器性能可靠穩定，有斷電記憶、抗雷擊功能，適應性強，具有絕對編碼器的突出優點，深受廣大水文、水利工程技術人員的好評。

1、型號

2、技術參數

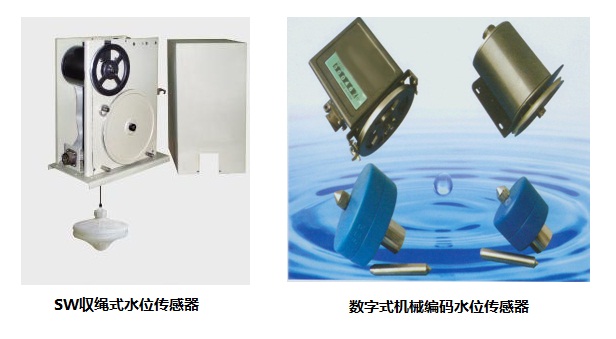

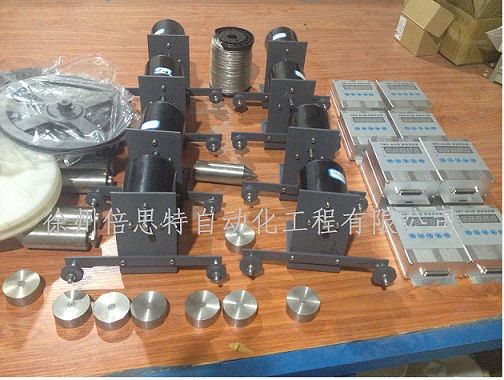

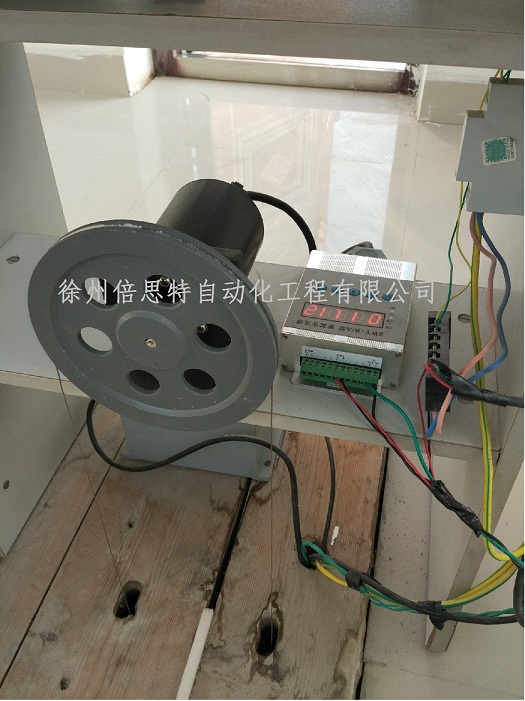

3、產品圖片

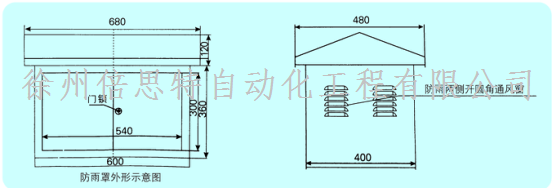

4、附圖：防雨罩外形尺寸示意圖

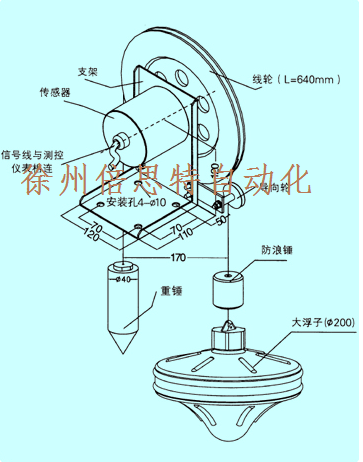

5、外形及結構及安裝尺寸圖

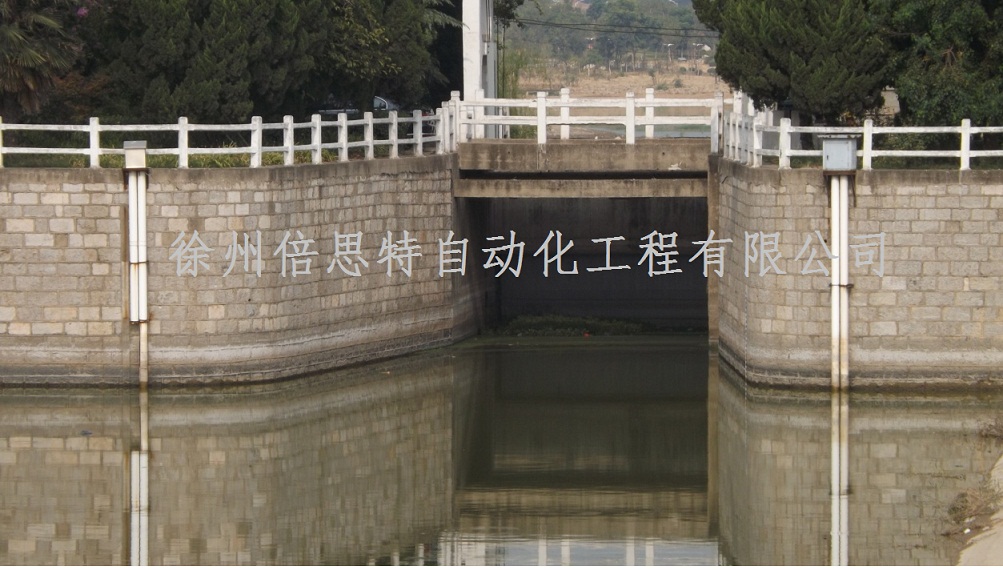

6、測井建立及安裝方法：

1）、單口測井：首先根據實際需要的長度焊接鋼管或PVC管（測井），要求管內壁全長應光滑，焊縫絕對不能有焊瘤并且鋼管焊好后保證垂直，在測井的底部約1米處鉆適當數量的進水孔（進水口不要在迎水面上），在井管底部不留進水口以防止浪涌。鋼管或PVC管徑（即測井）必須大于300mm。注意在建測井時應盡量確保測井的垂直度。

2）、雙口測井：首先根據實際需要的長度焊接兩鋼管或PVC管（測井），要求鋼管內壁全長應光滑，焊縫絕對不能有焊瘤并且鋼管焊好后保證垂直，在測井管底部不留進水口以防止浪涌,在測井的底部約1米處鉆適當數量的進水孔（進水口不要在迎水面上）。然后在混凝土壩壁上適當位置安裝測井固定支架、（測井固定支架的數量根據現場實際需要而自行確定）在固定兩鋼管前要把兩鋼管調整至鉛垂?fàn)顟B(tài)，兩管選用兩根直徑為160mm和250mm的鋼管或PVC管，也可以一根為250mm，另一根為100mm的來建立，兩管的中心連線應于岸基線平行，特別要注意固定兩管時，要兩管間的中心距要確保在175±5mm，最后把兩管焊接在測井固定支架上。

7、訂貨須知：

1）、水位測量量程及精度；

2）、安裝方式，及選用浮子的種類；

3）、需要定制信號電纜必須告訴傳輸?shù)木嚯x；

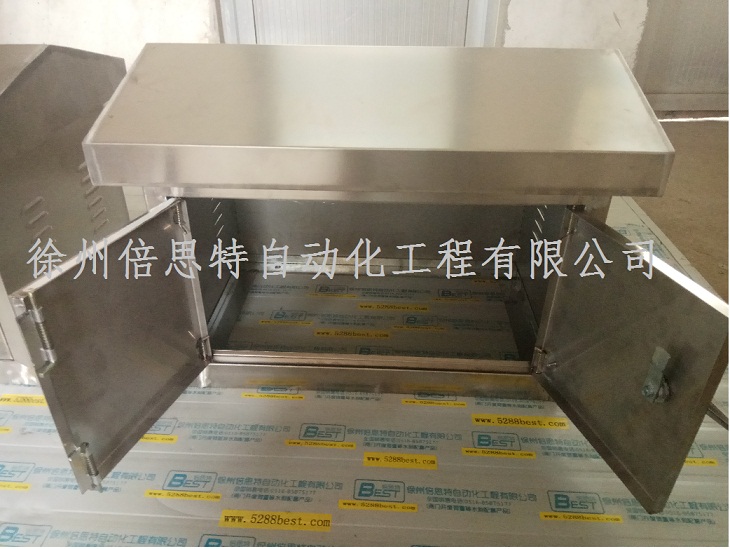

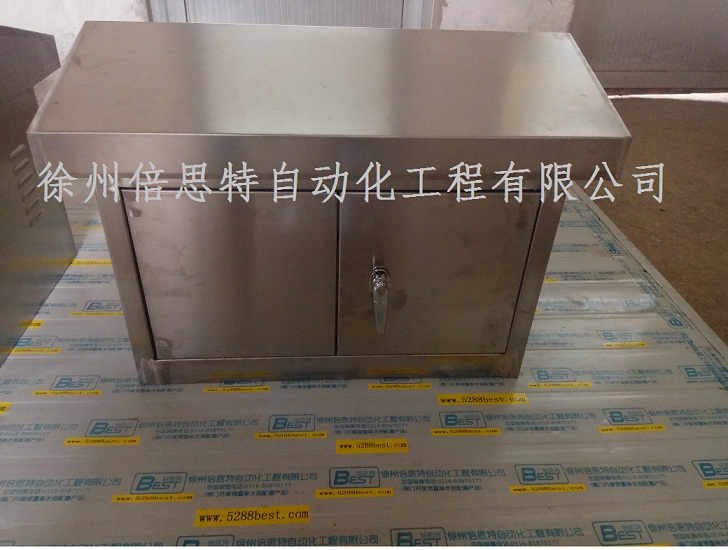

4）、室外安裝，必須加防護罩，以防塵、防雨、防盜。防護罩大小可根據上圖相關尺寸制作成方形或圓形。最小尺寸：長460mm *寬460mm*高310mm。為使防護罩內的潮氣迅速散去，防護罩側面應開適量的通風小孔。

5）、編碼器直接輸出何種信號（并行格雷碼，RS485,4~20毫安）
